Шатер-трансформер 10 м на домкрате: сборка за 1 час без бригады рабочих — реальность или проект будущего?

Как инженер с 15-летним стажем, я регулярно сталкиваюсь с попытками упростить монтаж тяжелых тентовых конструкций. Проект «Трансформер» — это не просто очередной раскладной шатер-трансформер, а попытка изменить саму философию установки временных сооружений. Мой опыт подсказывает: мы уходим от тяжелого ручного труда в пользу инженерной точности. В этой схеме вместо бригады из шести человек работают законы механики и двое подготовленных специалистов. В этой статье я расскажу о том, как наша команда проектирует систему, способную поднять 10-метровый купол с помощью пары движений рычага домкрата.

1. Проект «Шатер-трансформер»: особенности конструкции и сборки

Инновационная концепция шатра-трансформера призвана превратить сложный монтаж крупногабаритной конструкции в простую последовательность действий. Основная идея проекта заключается в использовании механизации: гидравлический цилиндр или мощный механический домкрат позволяют поднять купол без привлечения крана. Текущий чертеж проекта доказывает: если самостоятельно сконструировать систему подъема на основе телескопического винтового механизма, процесс сборки можно упростить до уровня, при котором в нем будут задействованы всего два человека. Это складной шатер-трансформер нового поколения, в котором техника заменяет физическую силу. В 2026 году рынок будет двигаться в сторону автоматизации. Наши разработки в области усиленных стальных и алюминиевых профилей обеспечивают безопасный монтаж объектов весом до 800 кг.

2. Сборка за 1 час или за 4 часа? Реальные трудозатраты и ресурсы

При использовании стандартных технологий для установки шатров диаметром 10 метров требуется бригада из 4–6 человек. Проект «Трансформер» радикально снижает трудозатраты. Хотя наша амбициозная цель — сократить время до 1 часа, на текущем этапе освоения прототипа процесс вместе с натяжкой тента занимает около 4 часов. Преодолеть ограничение в 60 минут реально только при наличии интегрированного тента из оксфорда или легкого ПВХ, который не снимается с каркаса при транспортировке.

Для сравнения: установка стандартного шатра аналогичного размера обычно занимает от 8 до 12 часов. Экономия на фонде оплаты труда может достигать 70%. В таблице ниже представлен сравнительный анализ ресурсов.

3. Общие принципы и этапы сборки шатра

Чтобы понять, как собрать шатер самостоятельно, нужно изучить основы. Любой монтаж начинается с детального изучения площадки. Уклон поверхности не должен превышать 2 градусов, иначе на опоры будет оказываться опасная нагрузка. Общая инструкция по сборке шатров всегда включает три этапа: точную разметку, строгое соблюдение порядка соединения узлов и правильное натяжение полотна.

Тент монтируется на завершающем этапе, когда основной каркас уже установлен. Завершение работ — это всегда корректировка положения опор и финальная натяжка для устранения парусности. При подъеме 10-метрового купола парусность увеличивается на 40 % при достижении высоты 3 метра, поэтому фиксация на грунте имеет решающее значение.

Геометрия основания — краеугольный камень устойчивости. Даже отклонение в 2 градуса на 10-метровом пролете приводит к смещению верхушки на 35 см. Точное нивелирование и расчет нагрузки на каждую опорную точку — залог того, что вашу конструкцию не поведет при первом же порыве ветра. — Алексей Соколов, главный инженер «Фабрики шатров».

4. Пошаговая инструкция: как собрать шатер самостоятельно

Если вы решили собрать шатер диаметром 10 метров самостоятельно, следуйте этому проверенному алгоритму. Наша пошаговая инструкция по сборке шатра поможет избежать типичных ошибок новичков.

Подготовка и установка основания

Выполните разметку: определите места, где будут установлены опоры. Разложите на земле алюминиевые балки и соединительные фермы. Для точности я рекомендую использовать лазерный нивелир, так как неровная поверхность приведет к деформации замков.

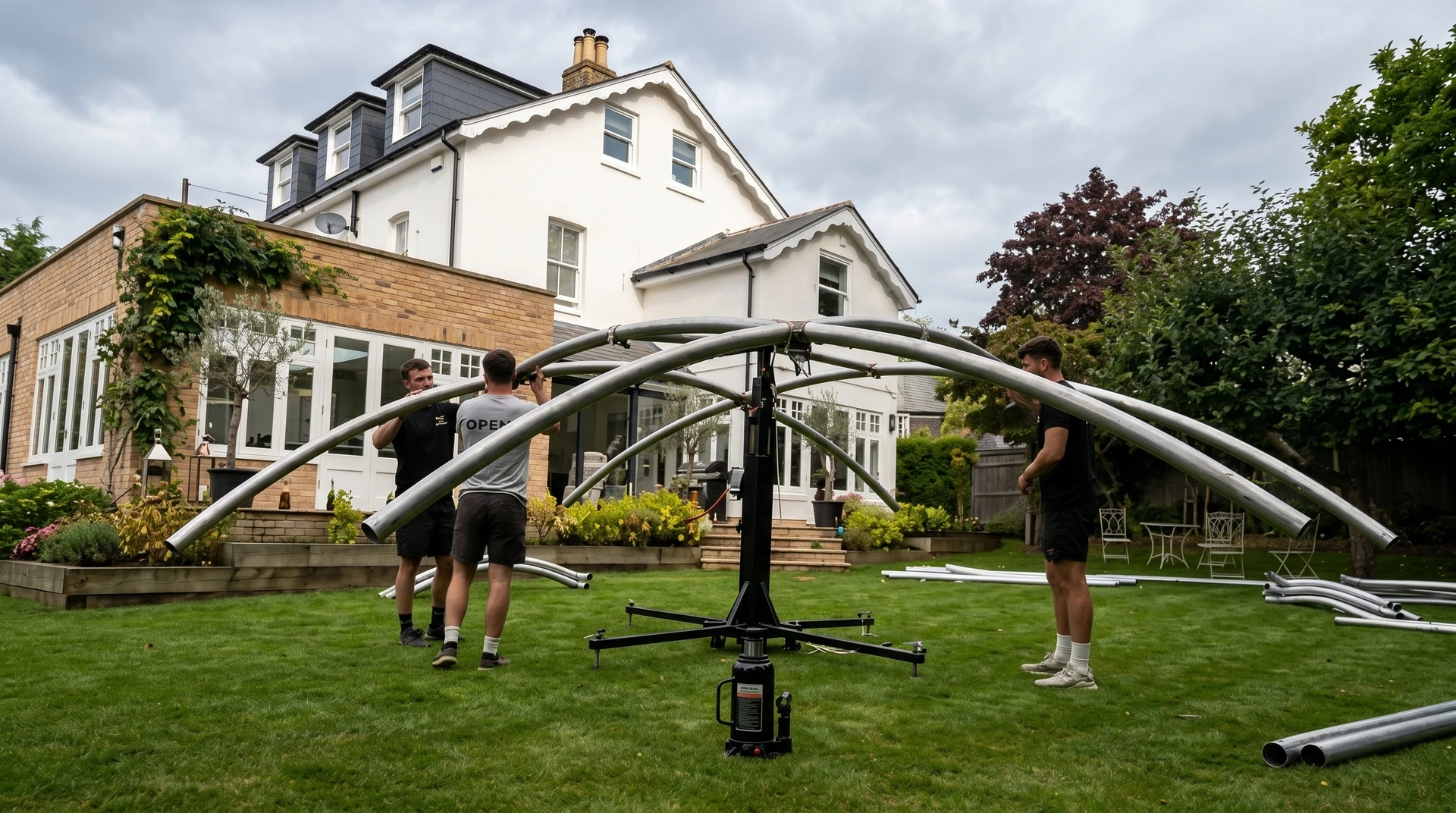

Сборка каркаса и установка подъемника

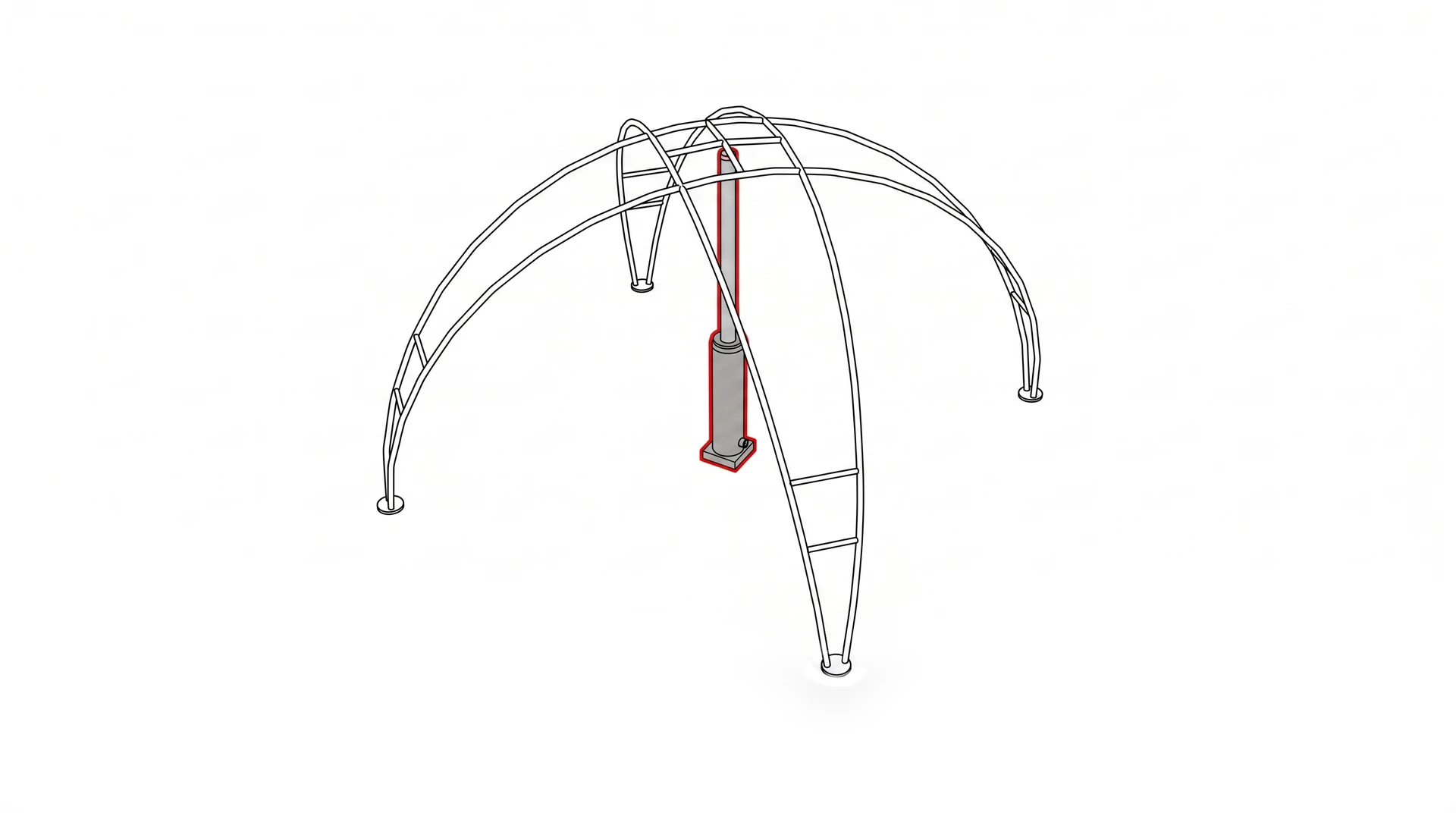

Соедините элементы каркаса на нулевом уровне. В центр устанавливается гидравлический или электрический домкрат. Шток подъемника крепится к усиленной центральной колонне. Все мобильные узлы фиксируются болтовыми соединениями. Важно проверить наличие всех страховочных стопоров.

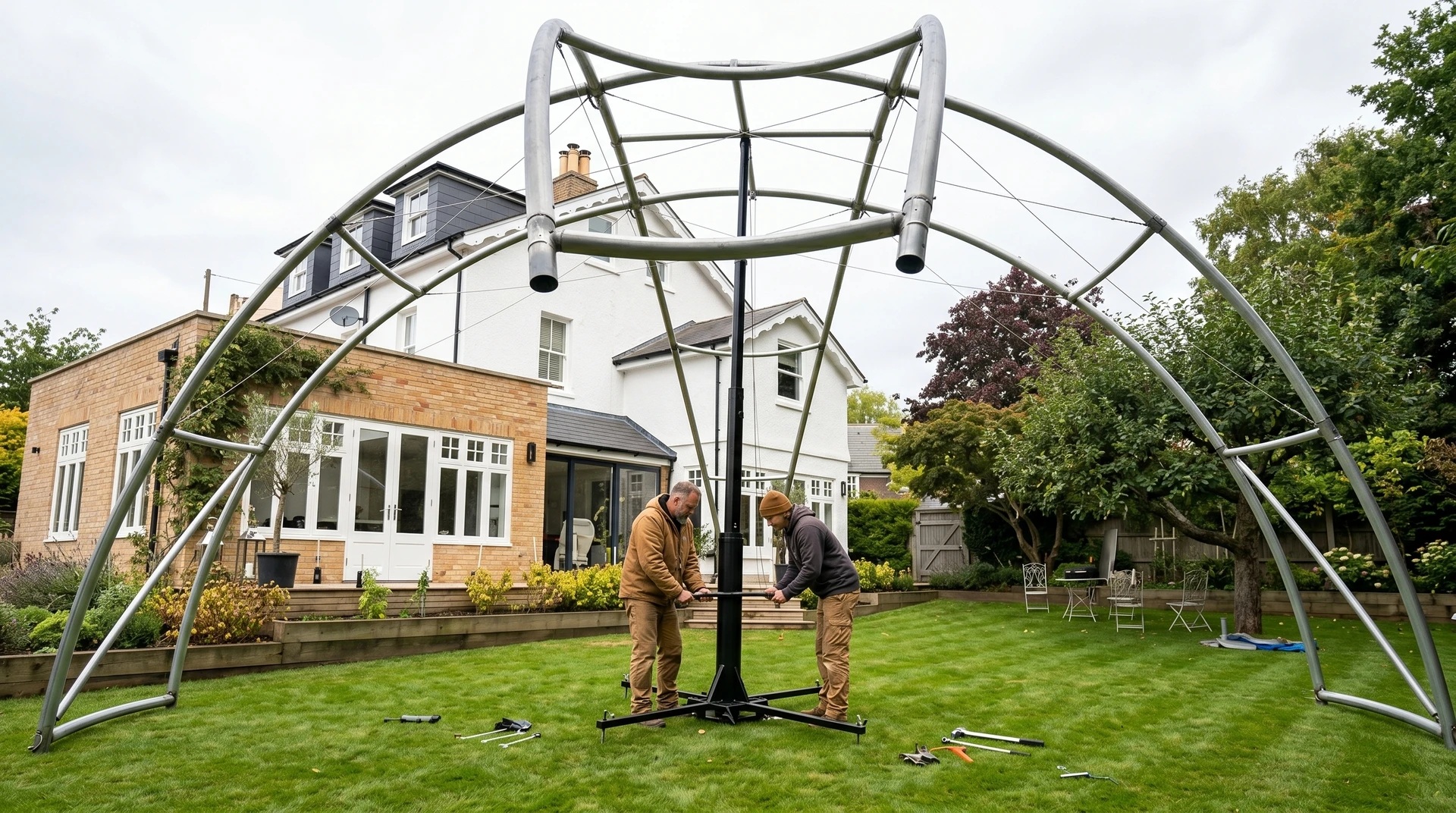

Натяжение и подъем

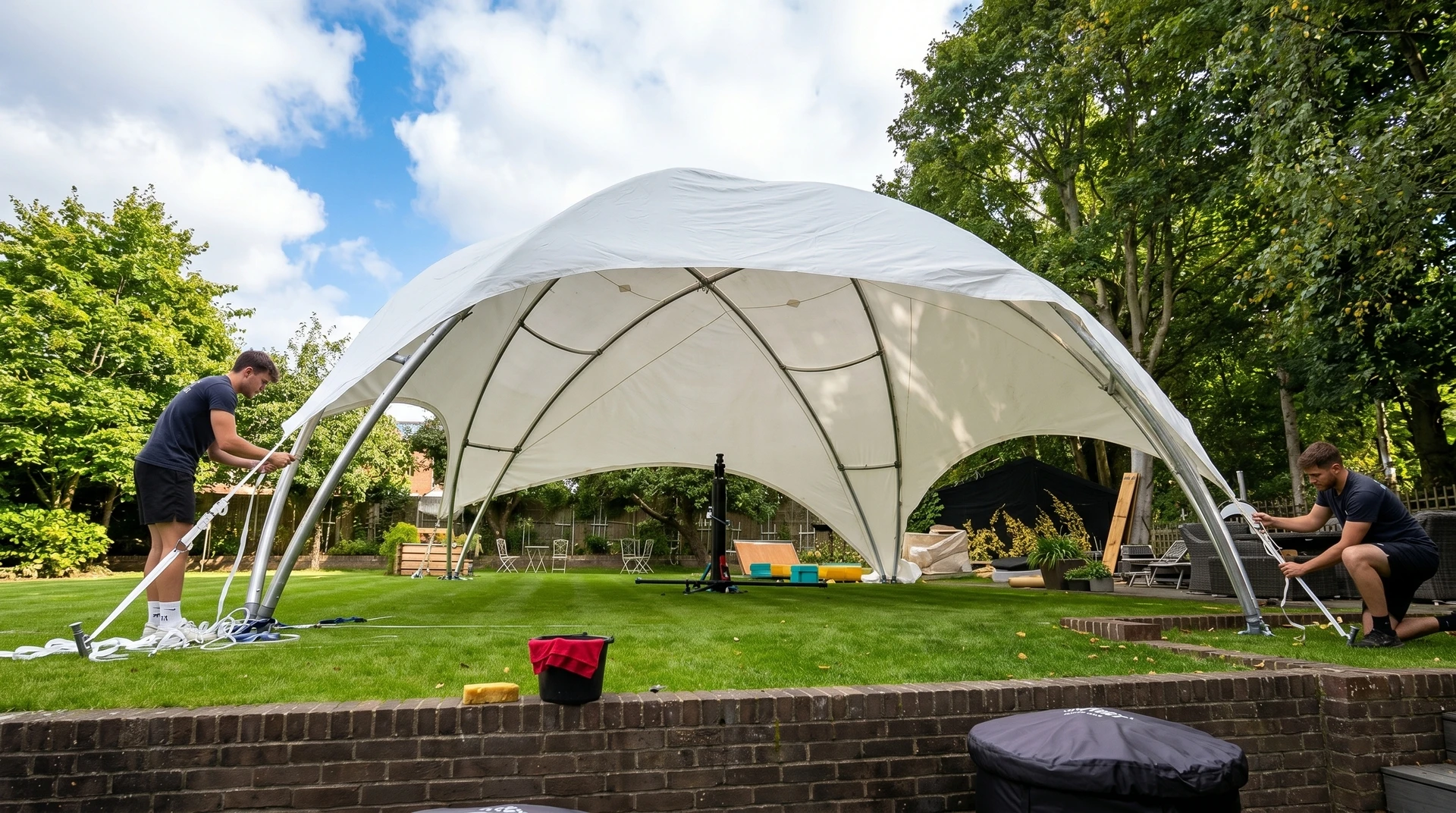

Тент крепится к каркасу до полного подъема. Это намного удобнее и безопаснее, чем работать на высоте. Тент из полиэстера с водонепроницаемым покрытием равномерно натягивается по всем лучам. Затем начинается плавный подъем конструкции с помощью домкрата. Окончательная корректировка производится после достижения проектной высоты.

5. Технические характеристики и особенности сборки разных моделей

Схема сборки шатров напрямую зависит от их типа. Например, классические пагоды монтируются снизу вверх, а сферические купольные конструкции — рядами, что требует работы на высоте и большего количества инструментов.

Технические характеристики шатра «Дюна» 10х10 имеют свои особенности: монтаж связан с установкой центральной мачты и радиальным натяжением лучей. Главное неудобство — необходимость большой команды для подъема мачты вручную. Инструкция по сборке шатра типа «Трансформер» решает эту проблему с помощью домкрата, который берет на себя вес конструкции (около 300 кг вместе с тентом из ПВХ).

6. Оборудование для монтажа: от ручного инструмента до спецтехники

Для небольших конструкций 3х3 достаточно набора ключей, но крупные сборные объекты требуют подготовки. Для самостоятельной сборки шатра, согласно инструкции, необходим следующий набор инструментов:

• Домкрат: грузоподъемность от 2 тонн, ход штока не менее 1,5–2 м.
• Аккумуляторный гайковерт: для быстрой фиксации ферм и болтовых соединений.
• Натяжные ремни и тросы: для надежной фиксации полотна тента.
• Анкерные колышки и молоток: для надежного монтажа на мягком грунте.

Поскольку в России мало готовой техники, для нашего проекта пришлось самостоятельно сконструировать подъемный узел. Мы используем анодированный алюминий 6061-T6, который обеспечивает долговечность каркаса более 10 лет даже при частой сборке.

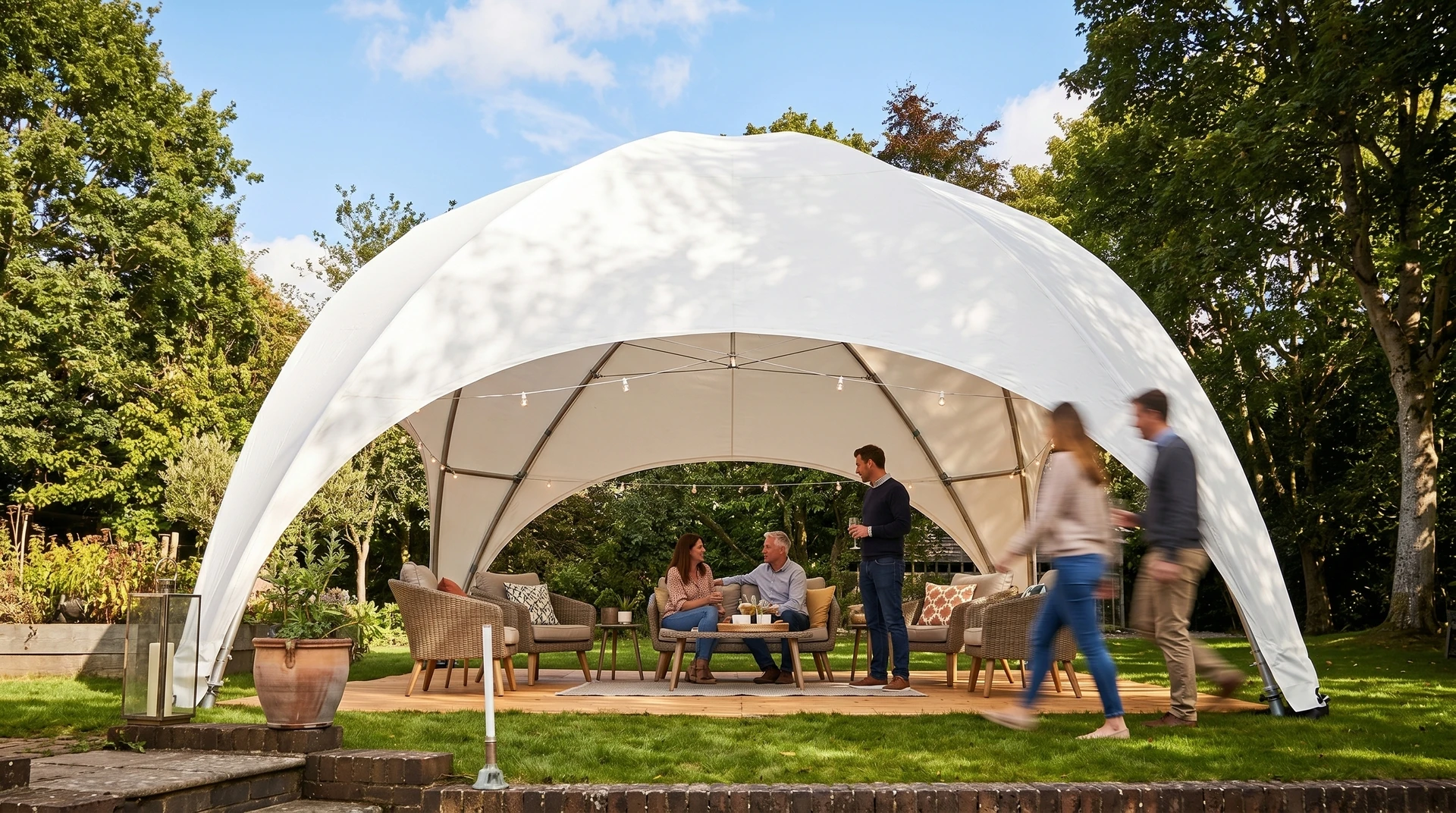

7. Сферы применения 10-метрового мобильного шатра

Благодаря быстрой установке силами двух человек и отсутствию необходимости в кране такие конструкции идеально подходят для различных направлений бизнеса. Наш опыт показывает, что они пользуются большим спросом в следующих сферах:

• Event-индустрия: проведение свадеб и банкетов на удаленных природных локациях, где важны скорость и эстетика.
• Кейтеринг: организация временных кухонь и столовых на открытом воздухе.
• Глэмпинг: создание уютных ресторанов для баз отдыха без капитального строительства и фундамента.
• Торговые выставки: мобильный павильон позволяет организовать эффектное пространство за считаные часы.

FAQ: часто задаваемые вопросы о проекте «Трансформер»

Можно ли собрать шатер самостоятельно, в одиночку?

Собрать шатер диаметром 10 метров самостоятельно технически возможно при наличии автоматизированного домкрата, но правила техники безопасности требуют участия как минимум двух человек. Один оператор контролирует подъем, второй следит за натяжением тента и безопасностью периметра.

Какую ветровую нагрузку выдерживает складной шатер-трансформер? При правильной установке сертифицированные системы выдерживают порывы ветра до 80–100 км/ч. При сильном ветре рекомендуется использовать дополнительные растяжки и утяжелители.

Требуется ли специальное обслуживание механизмов?

Для винтовых домкратов достаточно сезонной очистки и смазки. Мы рекомендуем использовать сухие смазки, к которым не прилипают песок и пыль, что особенно важно при эксплуатации на природе.
